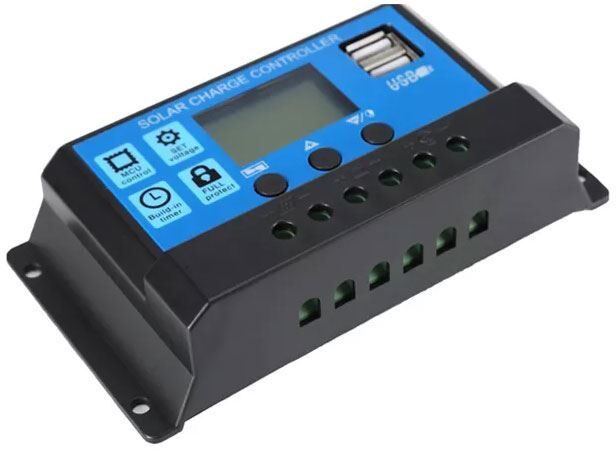

PWM solárny regulátor so 4-stupňovým PWM nabíjacím algoritmom. Vďaka grafický LCD displej, máme možnosť prezerania prevádzkových parametrov systém s možnosťou nastavenia 4 parametrov a tiež nastavenia voľnobehu nabíjacie napätie.



Nastaviteľné vypínanie (LVD) a obnova (LVR) napätia
batérie Konfigurovateľné prevádzkové režimy záťaže: jednoduché zapnutie. zapnutie a Vypínanie, nepretržité spínanie, spínanie za súmraku a prevádzka 1~23h, prevádzka súmrak ~ úsvit Nastavenie výstupného
napätia na záťaž
Pre zaplavené (FLD), utesnené (SLD/AGM) a gélové (GEL) olovené batérie
Duálna ochrana proti spätnému prúdu MOSFET minimalizuje tepelné straty
Použitý priemyselný mikroprocesor s vysokou účinnosťou (nízka samostrata) umožňuje prevádzku v extrémnom teplotnom rozsahu –35 ? ~ +60 ?
Ochrana proti prebitiu, vybitiu, preťaženiu, skratu, spätnému pripojeniu batérie a FV panely
Technické údaje: Napätie systému:

12/24V auto
Menovitý nabíjací prúd: 30A
PV vstupné napätie: 34V
Maximálny výkon FV panelu: 195Wp (12V); 390Wp (24V)
Prepäťová ochrana: (12V) – 16V / (24V) – 30V
Prúd naprázdno: 10mA
Výber typu batérie: FLD, SLD/AGM, GEL (predvolené SLD)
Režimy nabíjania: PWM 4-stupňový (akumulácia, absorpcia, odpočinok, vyrovnanie)
Absorpčné napätie: 14.4V (SLD); 14,2 V (GEL); 14,6 V (FLD)
Plávajúce nabíjacie napätie: 13,7 V – predvolené, (nastaviteľné); Obnovovacie napätie x2 (24 V)
(LVR): predvolené 12,6 V (nastaviteľné); x2 (24V)
Medzné napätie (LVD): 10,7 V – predvolené, (nastaviteľné); x2 (24 V)
USB konektor: 5V 2A
Prevádzková teplota: –35?; ~ +60?
Rozmery (Š x H x V): 133×31×70 mm
Hmotnosť: 150 g PWM ovládač YJSS30 umožňuje nabíjanie olovených batérií prúd do 30A a pripojenie FV panelov s výstupným napätím max. 25V (pre systémové napätie 12V) až 360W. Je vybavený LCD displejom pre nastavenie a zobrazenie prevádzkových parametrov.
Stručný popis PWM regulátorov:
Solárne PWM regulátory pripájajú solárne panely priamo k nabitému batérie a keď sa dosiahne nastavený alebo daný koncový objemtage batérie, Následná regulácia je riešená obmedzením impulzu - prerušením prúdu. Toto je procesy s frekvenciou jednotiek na desiatky Hz a v niektorých regulátoroch indikovaná blikajúcou LED diódou označenou "charge" alebo "solar". Regulátory sú vhodné pre panely s rovnakým systémovým napätím ako napätie batérie, inak dôjde k stratám, keď sa časť energie premrhá kvôli nevhodným VA charakteristikám panelu.
Špecifikácie:
Rozsah menovitého napätia batérie pre aktívne nabíjanie: 11,5–12,8 V (23–25,6 V)
Pb batéria – OTVORENÁ – režim b01
Pb batéria – GEL – režim B02
Pb batéria – s kvapalinovým dielektrikom – režim b03
Max. výkon FV panelu: 360W- 12V (720W – 24V)
Max. vstupné napätie: 25V pre 12V batériu, 50V pre 24V batériu
Max. nabíjací prúd: 30A
Max. záťažový prúd: 10A
USB výstup: 2× 5V/2A
Rozmery: 133×70×35mm
Hmotnosť: 132g
