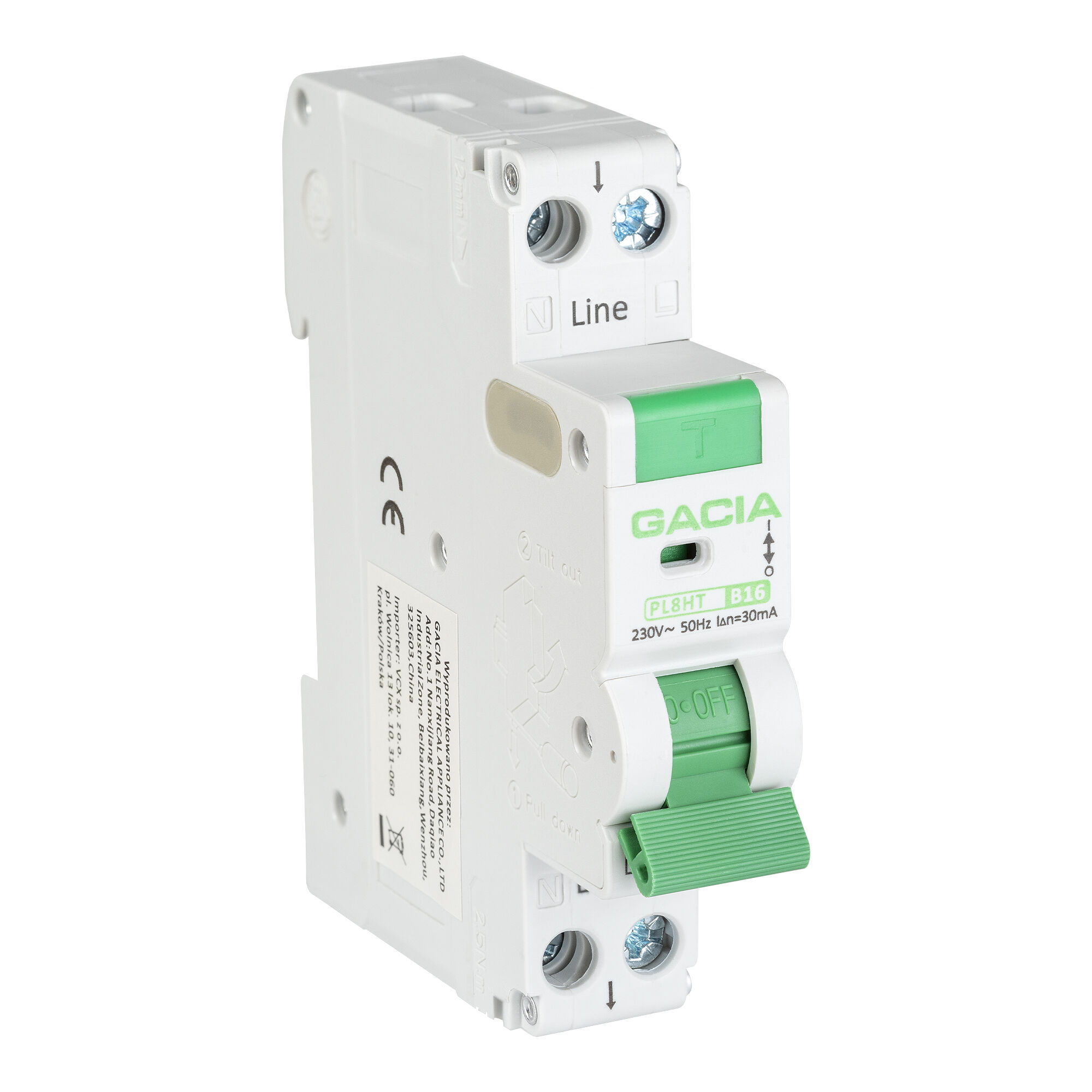

VCX istič zvyškového prúdu GACIA PL8HT typ A /B16A/30mA/1P+N/6kA (s nadprúdovou ochranou RCBO)

PL8HT typ A istič zvyškového prúdu s nadprúdovou ochranou RCBO (istič) pre obvody striedavého prúdu 50/60 Hz s menovitým napätím 230 V a spínacím prúdom 16A. Vyhovuje normám IEC/EN61009-1.

Zabezpečuje odpojenie, spínanie a ochranu elektrických obvodov pred zemnými poruchovými prúdmi, čím zabezpečuje požiarnu ochranu a zároveň funkciu ističa - teda ochranu pred skratom a tepelným preťažením.

Elektronické vyhodnotenie vypínacej reakcie na zvýšený zvyškový prúd, ktorý pracuje v závislosti od sieťového napätia a automaticky odpojí obvod v prípade poruchového prúdu fázy na zem = väčší ako menovitý zvyškový prúd In.

Tento typ RCBO tiež odpája pracovný vodič. Centrálny (pracovný) vodič "nuly" je riadený tak, že pri zapnutí sa najskôr zapne "N" a potom fáza a pri vypnutí sa fáza najskôr odpojí a potom "N". Je to pre vyššiu bezpečnosť. Týmto spôsobom obvod "N" chráni od prvej fázy spínania až do konca vypnutia.

Typ A

Určené pre striedavé a pulzujúce jednosmerné zvyškové prúdy, alebo aj za prítomnosti malého podielu vyhladeného jednosmerného zvyškového prúdu do 6 mA (podľa ČSN EN 61008).

Používa sa v obvodoch so zariadeniami obsahujúcimi polovodičové prvky, ktoré môžu v prípade poruchy generovať zvyškové prúdy s jednosmernými komponentmi. S rastúcou zložitosťou domácich spotrebičov sa používa hlavne v domácnostiach a podobných aplikáciách.

Ističe zvyškového prúdu typu A sa vyberajú pre záťaže, ako sú počítače, umývačky riadu, sušičky, práčky, spínacie svetelné zdroje LED atď.), kde nie je možné vylúčiť nenulový stredný zvyškový prúd.

Používa sa tiež v stavebníctve, priemysle, osvetlení a distribučných systémoch ako istič / vypínač.

Použitie v elektrických obvodoch s nasledujúcimi parametrami:

• AC 50/60Hz
• menovité napätie 230V
• striedavý prúd do 16 A
• vyhovuje normám IEC/EN61009-1

Výrobok môžu zostaviť iba oprávnené osoby. Pred montážou musí byť napájací zdroj odpojený.

Na zvýšenie prevádzkovej bezpečnosti je vybavený ľahko čitateľným indikátorom vypnutia. Bezpečná a jednoduchá montáž na DIN lištu TH35 pomocou plastových svoriek.

Istič zvyškového prúdu PL8HT je vybavený tlačidlom TEST na kontrolu vnútornej činnosti zariadenia - test by sa mal vykonávať každých 30 dní.

Technické parametre

• typ: A • Záťažová charakteristika: B • Menovitý prúd: 16A • Menovitý zvyškový prúd A: 30mA • Menovitá spínacia kapacita zvyškového prúdu A: 500 • Doba vypínania: 0,1 s
• Odpor proti prepätiu U imp: 6000 V
• menovitá vypínacia kapacita skratu EN 60898 (odolnosť proti skratu Inc): 6 kA



• Stupeň znečistenia: 2 • Menovité napätie Ue: 400V • Menovitá izolácia Ui: 500V




• prúdová frekvencia: 50/60 Hz • elektrická životnosť: 4000 operácií • Mechanická životnosť: 4000 operácií

• Ukazovateľ prevádzkovej polohy: áno • stupeň krytia: IP 20 • skladovacia teplota: -30°C až +70°C • prevádzková teplota: -30°C až +50°C

• maximálny prierez
spojovacích vodičov: 25 mm2 • uťahovací moment spojovacej svorky: 3 Nm



• Možnosť pripojenia cez hrebeňové koľajnice: Áno


Zapísané dizajny Spoločenstva – základné informácie

Hovorovo sa označuje ako diferenciálny istič, rázový spínač, istič zvyškového prúdu (skrátene RCD, z "zariadenia na zvyškový prúd" a RCCB, z "ističa zvyškového prúdu"). Je to elektrické ochranné zariadenie, ktoré preruší obvod, keď zistí, že elektrický prúd, ktorý z neho prúdi, sa nerovná prúdu, ktorý prúdi.

Používa sa na ochranu ľudí pred úrazom elektrickým prúdom priamym a nepriamym kontaktom, znižuje tiež následky poškodenia zariadenia a iných nežiaducich udalostí vrátane - ale nie výlučne - možnosti požiaru. Používa sa v stavebníctve a priemysle.

Ako si vybrať správny typ zapísaného dizajnu Spoločenstva?

Funkciou RCD je monitorovať prúdy prúdiace do obvodu a späť. Ak sa veľkosť prúdov v oboch smeroch líši a časť prúdu uniká, RCD zistí túto chybu a rýchlo odpojí obvod. Transformátor sumačného prúdu sa používa na detekciu zvodového (zvyškového) prúdu. Činnosť RCD je však ovplyvnená poruchami vyskytujúcimi sa v obvodoch, preto je potrebné zvoliť vhodný typ RCD.

Použitie ističov zvyškového prúdu

RCD možno použiť pre nasledujúce tri princípy ochrany:

• ochrana pred úrazom elektrickým prúdom
v prípade poruchy • dodatočná ochrana pred kontaktom so živými vodivými časťami I?n ≤ 30 mA
• protipožiarna ochrana I?n ≤ 300 mA

Princíp hodnotenia zostatkového prúdu uvedený v úvode má tiež svoje nevýhody. Vlnové formy prúdov pretekajúcich koncovými obvodmi sú zriedka čisté sínusové. Vzhľadom na neustále rastúci počet elektronických spotrebičov sú tieto prúdy rôznymi spôsobmi skreslené, čo ovplyvňuje aj poruchové prúdy obvodu.

Zvyškové prúdy môžu byť čiastočne rektifikované, môžu obsahovať vysokofrekvenčné zložky, môžu to byť dokonca jednosmerné prúdy. V dôsledku toho RCD nemusí tieto poruchy zistiť. V niektorých prípadoch môžu dokonca vyradiť RCD z prevádzky (skutočná porucha sa nemusí vypnúť).

Aby sa zabránilo poruche RCD, je potrebné starostlivo vybrať typ RCD podľa konkrétneho elektrického obvodu, ktorý chceme chrániť. Všetky RCD sú určené pre obvody striedavého prúdu. Líšia sa citlivosťou na jednotlivé typy zvyškových prúdov.

OZNÁMENIE:

Zariadenie môže inštalovať len oprávnená osoba, ktorá má certifikát z vyhlášky č. 50/1978 Zb. Môže dôjsť k nesprávnemu pripojeniu a neznalosti zariadenia. Zverte túto prácu profesionálovi.
