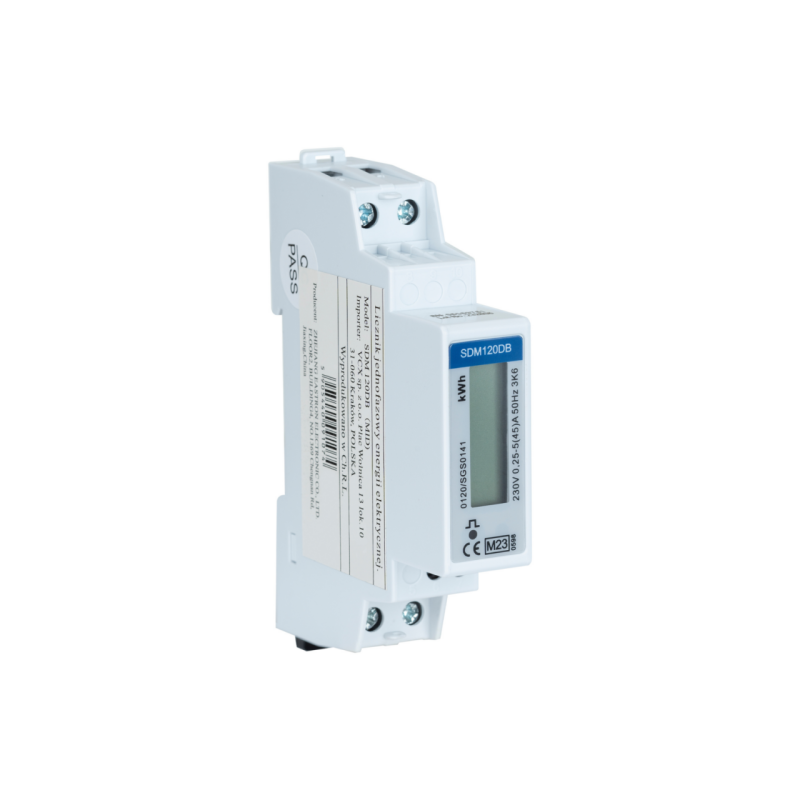

Jednofázový, jednostupňový submeter pre montáž na DIN lištu.

Merač SDM120D (MID) slúži na indikáciu spotrebovanej elektrickej energie jednofázového striedavého prúdu s presnosťou v triede 1/B.

Meradlo vyhovuje smernici EÚ 2004/22/ES s názvom MID - Measuring Instrument Directive z 31. marca 2004.

Zariadenie meria množstvo činnej energie (kWh) pomocou pulzného výstupu

Smernica o MID

Zariadenia schválené podľa smernice o meradlách (MID) umožňujú bezproblémové rozdelenie nákladov.

Elektromery so schválením MID sú výhodné v tom, že nimi namerané hodnoty sú certifikované s overenou presnosťou merania. Je to dôležité, ak vzniknú nezhody v otázke spravodlivého rozdelenia nákladov na energiu.

Elektromery uľahčujú rozdelenie nákladov na spotrebu medzi rôznych nájomcov, napr. obchody a butiky v nákupných centrách, spoločnosti s kancelárskymi blokmi alebo medzi rôznymi leteckými spoločnosťami a funkciami (napr. manipulácia s batožinou) na letiskách.

Skutočnosť, že mnohé z týchto komerčných prevádzok nie sú pôvodne navrhnuté na sekundárne merania, nie je problém. Elektromery je možné elegantne integrovať do inštalácie všade tam, kde sú potrebné.

Čiastkové meranie

V nájomných budovách musí byť sekundárne meranie prepojené s celkovou spotrebou meranou centrálnym účtovným meračom. Vlastník takéhoto nájomného domu, penziónu, bytového družstva a obdobného subjektu potom vystupuje ako jediný účastník kúpy, ktorý potom musí rozdeliť celkové náklady jednotlivých nájomcov podľa ich skutočnej spotreby. Skutočná spotreba týchto nájomníkov sa dá ľahko merať jednoduchým elektromerom, inštalovaným na DIN lište v každom jednotlivom byte.

Jednoduchá inštalácia elektromerov do štandardných skríň

Merače namontované na DIN lište sa často používajú na priradenie nákladov na spotrebovanú elektrickú energiu jednotlivým bytom. Ich inštalácia je jednoduchá. Vďaka malým rozmerom je možné merače inštalovať do štandardných skríň DIN.

Elektromery nevyžadujú žiadne špeciálne bývanie ani žiadnu konverziu. Hodnoty, ktoré namerajú, sa zvyčajne zhromažďujú vo forme impulzov alebo sériových údajov, ktoré sa nepretržite prenášajú do centrálnej jednotky (ktorá zhromažďuje aj ďalšie údaje). Najjednoduchší spôsob čítania je manuálne odčítanie elektromerov.

Prevádzkové parametre


• trieda presnosti 1 • medzinárodná norma IEC 62053-21/EN, EN50470-1/3 • prevádzková teplota: -20°C / + 55°C • skladovacia teplota: -40°C +/- 70°C • referenčná teplota: +23 °C +/- 2 °C


• vlhkosť počas prevádzky: ≤90% • vlhkosť počas skladovania ≤95%

• doba spustenia: 3 sekundy • ochrana proti vniknutiu vody a prachu: IP51 • Mechanické prostredie: M1




• stupeň ochrany: II

Technické parametre


• Menovité napätie: 230V • prevádzkové napätie: 176/276 V • napäťová odolnosť: AC 4kV-1m


• prepäťová odolnosť: 6kV1.2μS
• prúd: 5A • maximálny menovitý prúd: 45 A

• Rázový prúd: 0,4% Lb • odolnosť proti preťaženiu: 30 Imax - 0,01s
• pracovná frekvencia: 50 Hz • spotreba energie: 50/60Hz

• pulzný výstup: Max2W/10VA

• displej: 1000imp/kWh
• analógový displej: LCD
• maximálna hodnota: 99999,9 kWh

Rozmery

• Výška: 119 mm • Šírka: 17,5 mm • Hĺbka: 62 mm


• Hmotnosť: 0,1 kg

OZNÁMENIE

Z dôvodu rizika spojeného s možným nesprávnym pripojením zariadenia odporúčame, aby inštaláciu vykonala kvalifikovaná osoba s elektrickou kvalifikáciou. Nezodpovedáme za neodbornú účasť a akékoľvek škody ňou spôsobené.
