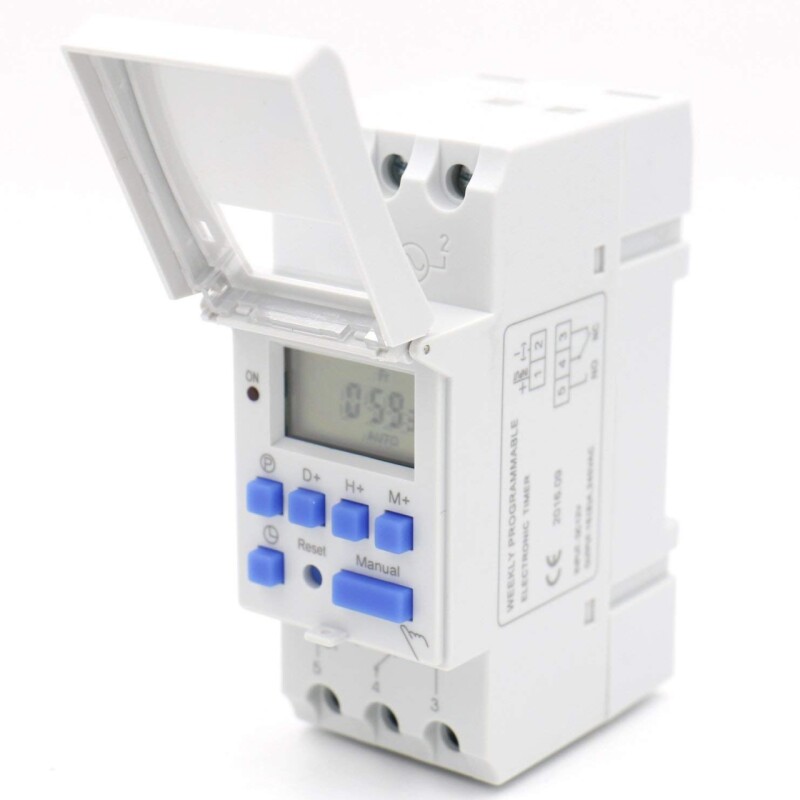

Multifunkčný časovač na DIN lištu s LCD displejom umožňuje nastavenie do 16 časových pásiem ON/OFF podľa nastaveného času s minimálnou hodnotou rozlíšenie na 1 minútu. Aktivácia relé je signalizovaná LED diódou. Dá sa nastaviť podľa jednotlivých dní, víkendov, pracovných dní, nepárne, párne dni alebo manuálne. Hodiny sú interne zálohované Batéria na 15 dní. Časovač je chránený proti neúmyselným Nastavenie pomocou gombíkového zámku a mechanického skladacieho krytu. Prepínací kontakt relé môže byť zaťažený prúdom 16A pri odporovom zaťažení (250V AC). Resetovanie nastavených parametrov je možné vykonať stlačením tlačidla zapustené modré tlačidlo RESET. Časovač sa dá ľahko nainštalovať do DIN koľajnice, šírka je 2 polohy (36mm).

Technické údaje: Typ: THC15A Napájanie: 180~264V AC, 50/60Hz
Max. spotreba energie: 4.5VA
Zaťaženie kontaktu relé: 250V AC 16A
(odporová záťaž) Typ kontaktu relé: spínanie
Načasovanie: 1min. ~ 168 hodín Chyba hodín max.: 2s
/deň (25°C)

Pracovná teplota: –10° ~ 55°C
Pracovná vlhkosť: 35 ~ 85% relatívnej
vlhkosti Rozmery: 36 × 82 × 66mm
Hmotnosť:
125g

Popis tlačidla: P : programovacie tlačidlo
D + : vyberte deň v týždni
H + : nastavte hodiny M + : nastavte minúty hodiny: výberom nastavíte aktuálny čas
RESET:
zadajte základné nastavenia (odstráňte sadu

MANUÁLNE)
MANUÁLNE: manuálny režim zapnutia / vypnutia, opätovným stlačením prepnete na automatické Režim C/R: manuálny režim, opätovným stlačením prepnete do automatického režimu

C/R: 4× stlačením odomknete zámok klávesnice. Pri nečinnosti sa indikátor 15s zámok tlačidiel Nastavenie aktuálneho času: aktivácia klávesnice Stlačte
symbol hodín s H+ a M+ nastavte aktuálny čas Nastavenie
prepínacieho programu:

aktivácia klávesnice
stlačte tlačidlo P výber dňa D + hodinové nastavenie času H + a minúty M + ak chcete zapnúť 1ON, stlačením P nastavte čas
hodín H + a minúty M +
ak chcete vypnúť 1OFF,
stlačte P


Rovnakým spôsobom nastavte ďalšie časové pásma 2 až 16, ak ešte nie sú Preskočte stlačením tlačidla
symbolu hodín Popis svorkovnice:
1–2 - AC napájanie (180 ~ 264V AC)
3 - aktívny kontakt
relé 4 - NC relé kontakt, normálne zatvorený
5 - ŽIADNY kontakt relé, normálne otvorený
